I . תצורת יחידה מלאה ומקור
רכיבי טכנולוגיית ליבה
אלמנט בורג מדחס (דחיסה חד-שלבית)
רכיבים מיובאים
מערכת בקרה
מַצְמֵד
שסתום טעינה/פריקה של צריכת, שסתום ויסות, שסתום סולנואיד
מסנן כניסת אוויר, מסנן שמן, מפריד אוויר נפט
צינורות גמישים בטמפרטורה גבוהה
כל הרכיבים לעיל, כולל מערכת הבקרה וחלקים אחרים, מיוצרים על ידי כוח האוויר של אטלס קופקו בבלגיה או OEM המיוצרים באירופה .
רכיבים ביתיים
מערכת שלדת קרוואן ומערכת ציר, שתוכננה במיוחד לתנאי דרך סיניים
מנוע דיזל: דונגפנג קאמינס סין שלב IV מנוע
מארז, כותנה אטומה לרעש ובבלים
מיכל אחסון אוויר ושסתום בטיחות
מאוורר קירור ויחידת רדיאטור
צינורות גמישים וצינורות דלק
מפרקי צינור שונים ויציקות
פילטר דיזל
תֵבַת הִלוּכִים
שסתום לחץ מינימלי
חיישנים וחיווט קשור
בין אלה, מנוע הדיזל מיוצר על ידי מנוע Dongfeng Cummin
II . תצוגת הבקרה הראשית
מד לחץ עבודה מדחס
לחצן טעינה של מדחס
מטר שעת הפעלה מצטבר
אורות מחוון אזעקה ותקלות
כפתור התחלה/עצירה ומודול בקרה
תצוגת מיכל דלק ו- DEF (אוריאה)
מחוון מפלס שמן אלמנט בורג
מחוון סתימת מסנן כניסת אוויר
Iii . התקני הגנה ופונקציות עיקריות
הגנה על כיבוי אוטומטי:
טמפרטורת יציאת מדחס אור אזעקה גבוהה
לחץ שמן מנוע נורה אזעקה נמוכה
טמפרטורת נוזל קירור מנוע אור אזעקה גבוהה
אורות אזעקה ברמת דלק ומגמת DEF נמוכה
כיבוי הבדיקה העצמית וההתחדשות לאחר הטיפול
מערכת קצב סטנדרטית לאופטימיזציה לחיסכון באנרגיה
IV . מסמכים ופריטים נלווים
מדריך לתפעול ותחזוקה של מוצרים
קטלוג חלקי חילוף
תעודות ספינת לחץ ושסתום בטיחות
50- ערכת תחזוקה של שעה
X-AAR 600-17 פרט
1. פרמטרים טכניים עיקריים

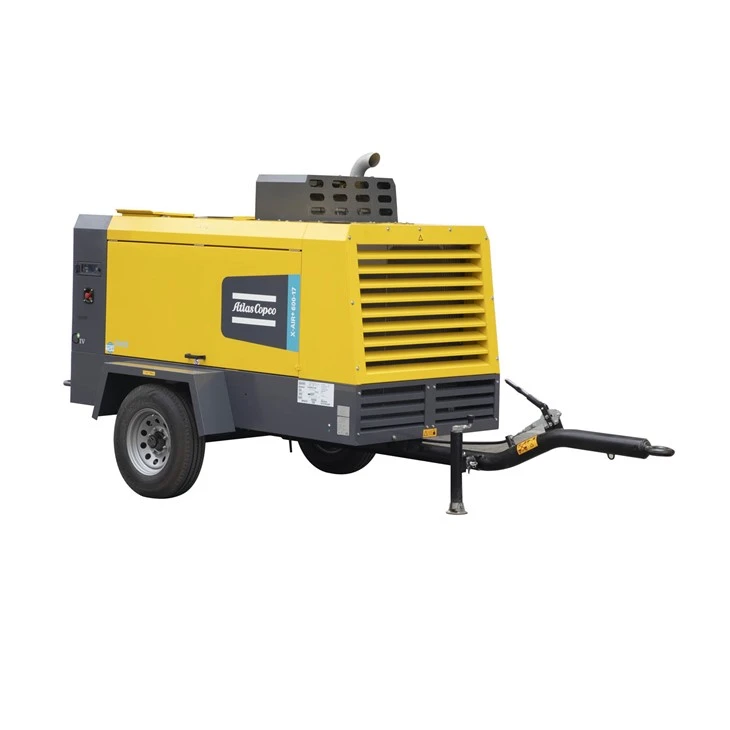

צורת מדחס אוויר: דחיסת בורג ראשונית, קירור אוויר, כונן מנוע דיזל, פעולה ניידת בשדה
|
פרמטר טכני
|
|
X-aar + 600-17
|
|
אופנת נפח גז מדורג
|
מטר מעוקב/דקה m ³/min
|
17.2-14.3
|
|
לחץ עבודה
|
קילוגרם בר
|
5-17
|
|
מהירות מנוע מקסימאלית (עומס מלא)
|
סל"ד (מהפכות לדקה)
|
2200-1900
|
|
בורג נפח שמן סיכה
|
להעלות l
|
42 (כמות החלפה לכל מחזור תחזוקה)
|
|
נפח מיכל אחסון הגז (מיכל הפרדת נפט וגז)
|
להעלות l
|
76
|
|
קיבולת מיכל דלק/אוריאה
|
להעלות l
|
175/-
|
|
תכולת שמן בשקע אוויר דחוס
|
PPM
|
<5
|
|
טמפרטורת יציאת אוויר דחוס (מבוססת על תנאי התייחסות מדורגים)
|
צלזיוס 0 ג
|
100
|
|
תנאי ההפעלה של התייחסות מדורגת
|
|
|
|
לחץ צריכה מוחלט
|
קילוגרם בר
|
1
|
|
לחות אוויר יחסית
|
%
|
0
|
|
טמפרטורת אוויר כניסה
|
צלזיוס 0 ג
|
20
|
|
תנאי עבודה קיצוניים
|
|
|
|
לחץ עבודה יעיל מינימלי של מיכל אחסון הגז
|
קילוגרם בר
|
4
|
|
לחץ עבודה יעיל מקסימאלי של מיכל אחסון הגז (פריקה)
|
קילוגרם בר
|
18
|
|
טמפרטורת הסביבה המרבית
|
צלזיוס 0 ג
|
50
|
|
טמפרטורת התחלה מינימלית
|
צלזיוס 0 ג
|
-10/-25 (התחלה קרה אופציונלית)
|
|
הגובה הגבוה ביותר
|
Mi m
|
3000
|
2. מנוע דיזל
| יַצרָן | קאמינס | |
| דֶגֶם | B5.9CS4 תקן GIV | |
| כוח פלט במהירות מדורגת | קילוואט קילוואט | 154 |
| גורם עומס | % | - |
| נוזל קירור | נוזל קירור | |
| צילינדרים | Inline 6- מנוע צילינדר | |
| נפח מערכת שמן סיכה | להעלות l | 16.5 (כמות החלפה לכל מחזור תחזוקה) |
| קיבולת מערכת קירור | להעלות l | 28 |
3. הממדים הכלליים והמשקל
| אורך מכונה שלם * רוחב * גובה - סוג קרוואן (כולל MOP) | מילימטר מ"מ | 4700*1940*2400 |
| אורך מכונה שלם * רוחב * גובה - סוג תיבה | מילימטר מ"מ | 2960*1400*2110 |
| קרוואן/קופסא משקל שלם (משקל רטוב) | קילוגרם (ק"ג) | 2300/2200 |
| גודל שסתום פליטה | אינץ 'פנימה | 1*G2,1*G3/4 |
