אסדת תרגיל פני השטח העליונה של הפטיש

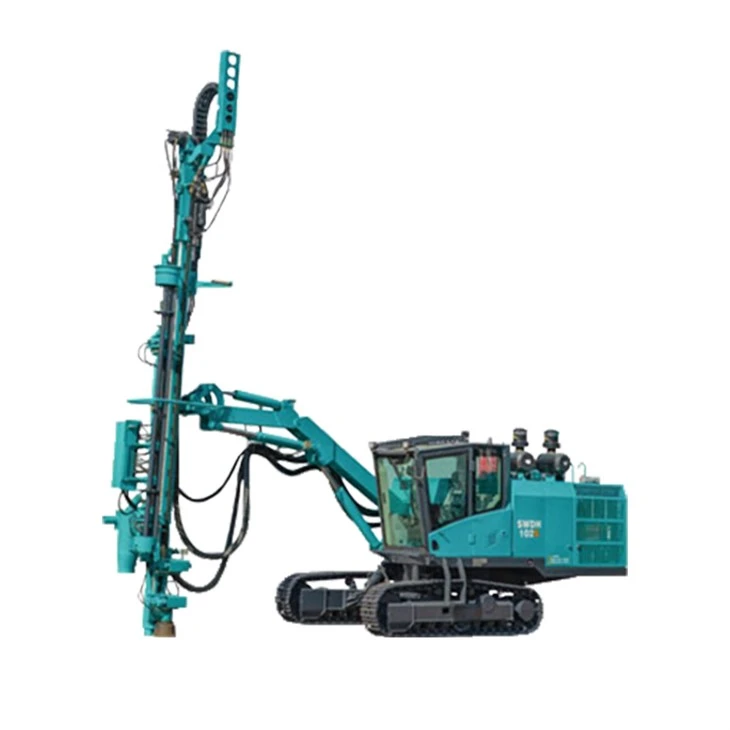

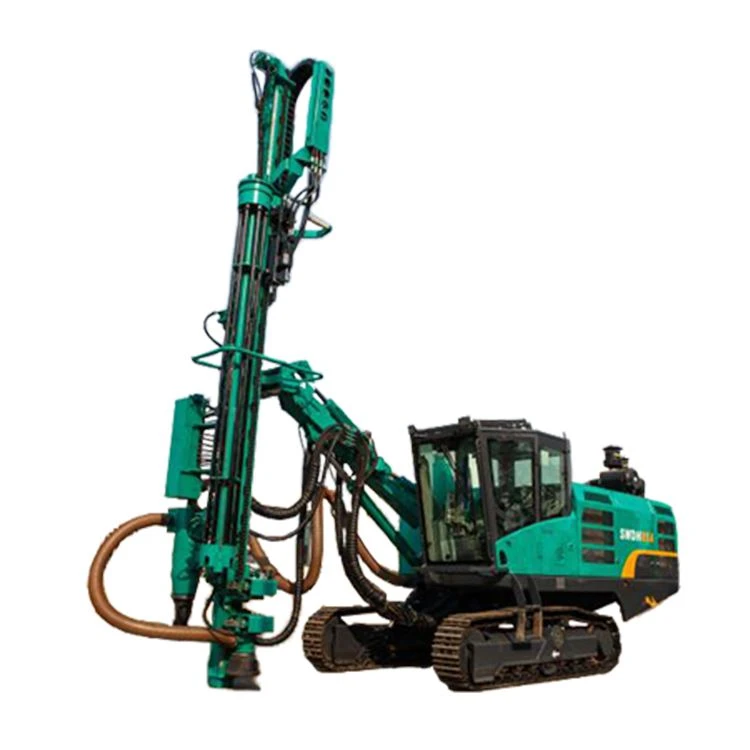

סדרת SWDH מלאה הידראולית עליונה פטיחה אסדת קידוח היא אסדת תרגיל מותג שמש כי החברה שלנו מייצגת . היא מעוצבת על פי תנאי העבודה של מחצבות קטנות ובינוניות ומוקשים קטנים בור פתוח {}}} הוא משמש בעיקר לקידוח סלעים עם קשיות של F10 או מעל .

שלח החקירה

תיאור

一, מהו אסדת תרגיל פני השטח העליונה?

אסדת תרגיל משטח הפטיש העליונה היא אסדת קידוח המקדמת את תרגיל הסלע בחלקו העליון של קרן ההנעה, מעבירה אנרגיית השפעה דרך מוט המקדחה, ומשתפת פעולה עם מערכת הסיבוב וההנעה להשלמת פעולת קידוח השטח {}}} היא מתאימה לתצורות סלע קשיח וקשיח בינוני, והיא משמשת באופן נרחב ב:

מכרה פתוח בור בוטות בפיצוץ חור

חפירת קרן בבניית כבישים ורכבות

קידוח במפעלי אבן ומחצבות

פרויקטים של תשתית בקנה מידה גדול כמו תחנות כוח מים

2, כיצד פועלת אסדת תרגיל פני השטח העליונה

מקדחות הפטיש העליונות פועלות יחד להשלמת פעולות קידוח באמצעות שלוש פעולות עיקריות:

פְּגִיעָה:תרגיל הסלע ההידראולי בחלקו העליון מייצר כוח השפעה בתדר גבוה, המועבר למקדחה דרך מוט המקדחה החלול כדי לשבור את הסלע .

רוֹטַציָה:כלי המקדחה מונע על ידי מנוע סיבוב עצמאי כדי להסתובב כדי לשתף פעולה עם ההשפעה ליצירת חיתוך .

הֲנָעָה:מערכת ההנעה מייחסת לחץ יציב כלפי מטה על סיב המקדחה כדי להבטיח שבירת סלע רציפה .

בנוסף, אסדת הקידוח מצוידת במערכת הסרת אבק, מערכת שינוי מוט אוטומטית, תא הפעלה וכו '{}}} כדי להשיג יעילות גבוהה יותר ובטיחות תפעולית {}}

3, רכיבים עיקריים של מקדחת משטח הפטיש העליונה

פטיש עליון

מותקן בקצה הקדמי של קרן ההזנה, מוציא אנרגיית השפעה בתדר גבוה .

בדרך כלל מונע הידראולי, תדר ההשפעה יכול להגיע ל 2500-3000 פעמים/דקה .

הזנת קרן

משמש לתמיכה ולהנחות את התנועה של כלי המקדחה, וניתן לכוונן אנכית או בזווית .

מערכת מוט מקדחה

באמצעות סדרת T (כגון T38, T45, T51) מוטות קידוח פלדה משושה חלול או עגול, המחוברים לקדחת הסלע .

מערכת כוח הידראולית

מספק כוח מניע לתרגילי סלע, הנעה, סיבוב, סורקים וכו '.

מערכת הסרת אבק

הסרת אבק יבש או רטוב, הפחתת זיהום האבק ושיפור בטיחות הפעולה .

מכשיר נסיעות

בעיקר סוג הסורק, המתאים לשטח מחוספס; דגמים מסוימים הם גלגלים .

מַעֲרֶכֶת הַפעָלָה

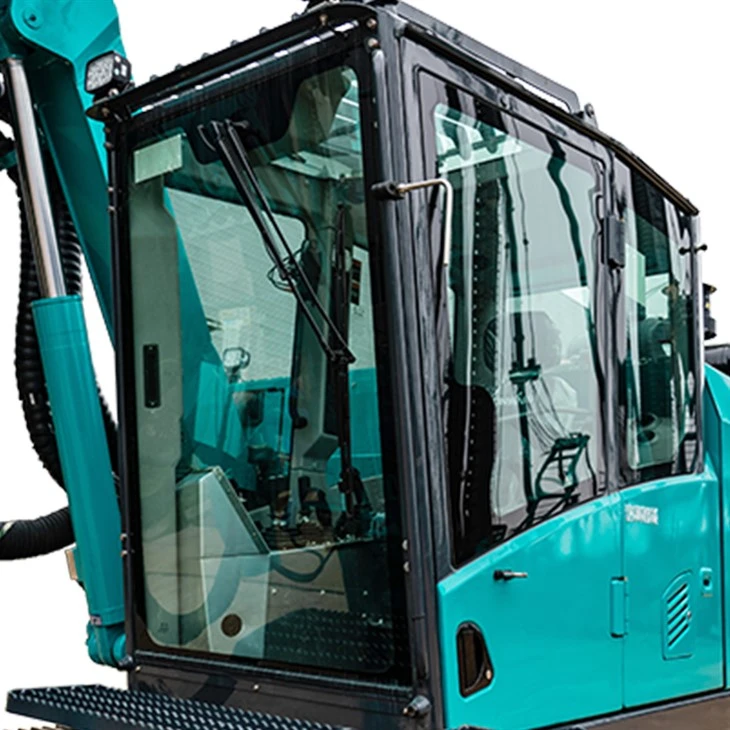

אסדות קידוח מודרניות מצוידות במבקר מונית, ממשק בקרת LCD ואפילו תומכים בשלט רחוק אלחוטי או בפעולה מרחוק .

4, היתרונות והתכונות של מקדחת פני השטח העליונה של פטיש פטיש

מהירות קידוח מהירה

תדירות השפעה גבוהה ואנרגיה מרוכזת, המתאימה לסלע קשה .

איכות ניקוב גבוהה

קוטר קידוח יציב וסטייה קטנה, תורמים לעיצוב פיצוץ מדויק .

יעילות דלק גבוהה

בהשוואה לאסדות קידוח DTH, הוא יעיל יותר בסלע קשיח בינוני ובעל צריכת אנרגיה נמוכה יותר .

מידה גבוהה של אינטליגנציה

לאסדות קידוח מודרניות יש פונקציות כמו מיקום GPS, הקלטת נתוני קידוח ומערכת שינוי מוט אוטומטית .

תחזוקה קלה

קל להחליף ולתחזק את עיצוב מודולרי, רכיבי מפתח .

5, פטיש עליון לעומת . dth

פּרוֹיֶקט	קידוח פטיש עליון	קידוח DTH
תצורות סלע רלוונטיות	רוק קשיח בינוני קשה	שקיות שבורות קשה מאוד, שכבות שבורות
קוטר הקידוח	צמצם קטן עד בינוני (64–127 מ"מ)	צמצם בינוני עד גדול (90–300 מ"מ)
עומק קידוח	בינוני (<40 m)	Larger (>100m)
יְעִילוּת	גבוה (הטוב ביותר לסלע בינוני קשה)	גבוה יותר (יעילות טובה יותר בסלע קשה)
צריכת אנרגיה/יעילות כלכלית	צריכת אנרגיה נמוכה ונמוכה ליחידה	צריכת גז גבוהה, עלות גבוהה יחסית

6, מסקנה

אסדת תרגיל פני השטח העליונה של הפטיש תופסת מיקום חשוב בשדות הנדסת הכרייה והבסיס הגלובלית בגלל השפעתו בתדר הגבוה, קידוח יעיל ובקרה מדויקת {}}} הוא מתאים במיוחד לאזורי סלע בינוניים קשים . אם הפרויקט דורש היווצרות חור מהיר, מיקום חור מדויק ובקרת העלות הקפדנית, פיתרון הפטיש 4

אם יש לך צרכים ספציפיים (סוג סלע, קוטר חור, עומק, מטרה), אני יכול לעזור לך להמליץ על מודל מתאים ולספק תמיכה בפרמטרים טכניים .

询问 CHATGPT

פירוט מוצר

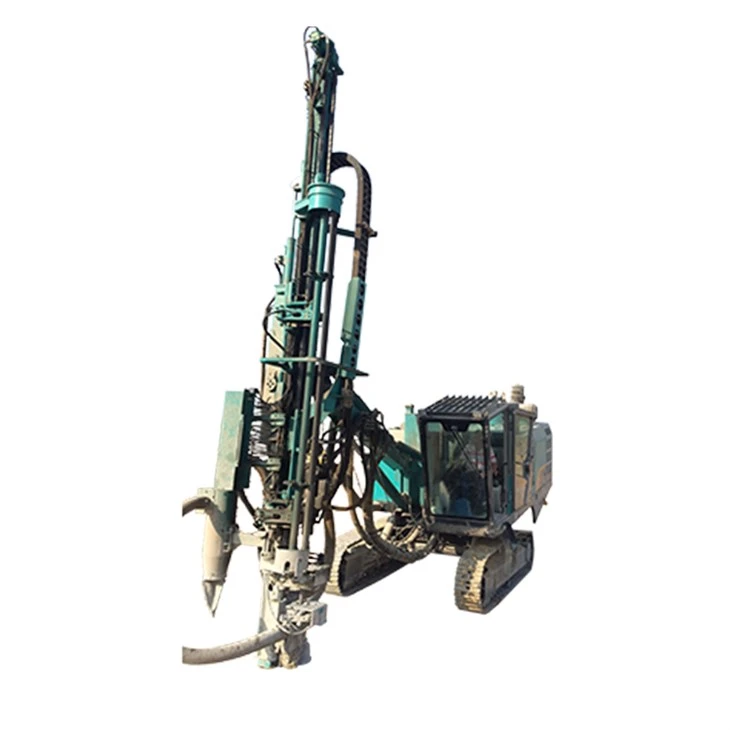

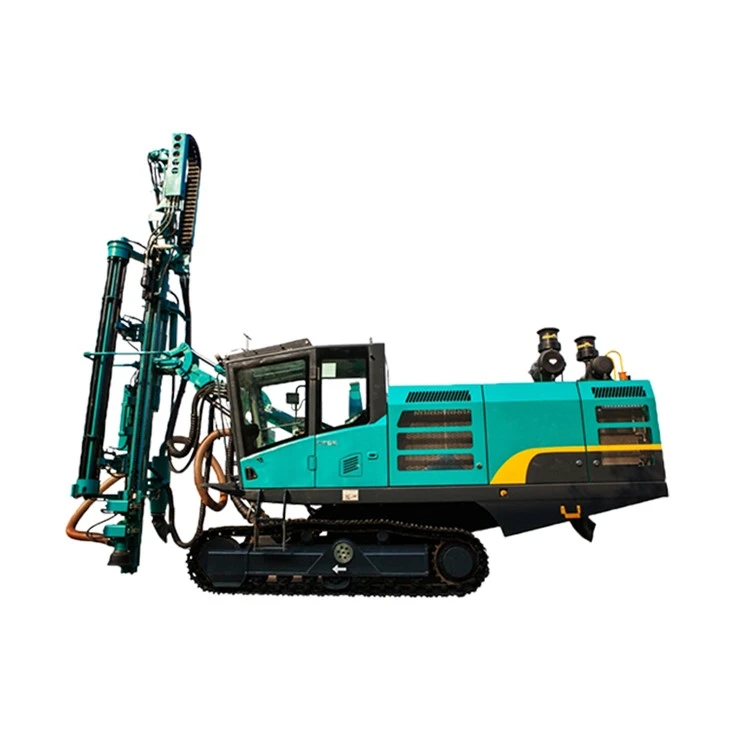

אסדת תרגיל פטיש עליונה זו מצוידת במקדח סלע הידראולי מתקדם הידוע ביכולות הקידוח המהירות שלה, יעילות אנרגטית, תנועה הניתנת להתאמה, כישורי טיפוס חזקים ומיומנות בביצוע משימות קידוח על נופים מורכבים .

התאמת הכוח של מדחס המקדח-מקדח-מנועי הסלע של מכונת קידוח הפטיש העליונה של סדרת SWDH היא סבירה, שיכולה להפחית מאוד את צריכת הדלק . התכונות המקיפות של אסדת המקדחה ההידראולית הן:

1. תרגיל סלע הידראולי בעל עוצמה גבוהה, עם אנרגיית השפעה גדולה ותפקוד התקפת נגד, ומפחיתים למעשה את הסיכון להדבקות וקידוח כלי קידוח;

2. רכיבי הליבה הם מותגים ידועים בינלאומיים, עם אמינות טובה, יעילות הפעלה גבוהה וצריכת אנרגיה נמוכה;

3. רוק מקדחה-מדחס אוויר-מדחס-מנוע התאמה, מצב הפעלה כפול חסכוני/חזק, יכולת הסתגלות סלע רחבה ועלות הפעלה נמוכה;

4. למתקן קידוח הידראולי של הסורק כולו יש מבנה קומפקטי, מהירות הליכה קטנה וגמישה, מהירה ויכולת שטח חזקה;

{{0 זרה

7. קידוח חור רב זווית, אנכי, נוטה ואופקי ניתן לקדוח חורי אזמוט .

8. מערכת בקרה תחתונה נפוצה חכמה, שליטה מדויקת על זווית ועומק .

9. תכנון נתיבים, תכנון רצף חור, הדרכה גרפית, מיקום מהיר .

בַּקָשָׁה

ניתן להשתמש במכונת הקידוח ההידראולית לקידוח פיצוץ סלעים במחצבות, הנדסה אזרחית, הנדסת כבישים, מכרות בור פתוח ובניית תחנות הידרו-כוח {}}

משלוח ותשלום

כל פיסת ציוד של מינגל ומתקן קידוח עוברת בדיקת אבטחת עומס קפדנית כדי להבטיח את בטיחות המטען במיכל .

שיטות התשלום שלנו: כרטיס אשראי, L/C, T/T, Western Union, ואנחנו תומכים למשלוח באוויר ובים .

פרמטרים טכניים	SWDH89S	SWDH102S	SWDH115F
פרמטרים עובדים
טווח חור (מ"מ)	64-115	76-127	76-127
מודל מוט מקדח	T38,T45,T51	T45,T51	T38,T45,T51
אורך מוט מקדח (מ"מ)	3660	3660	3050
עומק קידוח כלכלי (מ"מ)	24	24	21
דחף סלע הידראולי
כוח השפעה (KW)	14	18	20
מומנט סיבוב (NM)	700	1000	1300
מהירות סיבוב (ננומטר)	0-180	0-150	0-175
מנוע דיזל
דֶגֶם	חתול C7.1	חתול C7.1	QSB4.5
כוח (KW/RPM)	168/2200	168/2200	97/2200
מיכל דלק (l)	450	450	300
מדחס אוויר
לחץ (בר)	8	10	/
F . a . d (m3/min)	8	10	/
זרוע מקדחה
סוּג	זרוע מתקפלת	זרוע מתקפלת	זרוע יחידה יחידה
זווית הרמה (תואר)	+70~-10	+70~-10	-30~+45
זווית קיפול (תואר)	65~165	65~165	/
זווית נדנדה (תואר)	+20~-30	+20~-30	+30~-30
חלק מראש
אורך מראש (מ"מ)	7300	7300	6700
שבץ פיצויים (מ"מ)	1200	1200	1200
זווית קדימה (תואר)	140	140	140
זווית הפוך (תואר)	-20~90	-20~90	-20~90
מקסימום . שיעור מקדים (M/S)	0.8	0.8	0.8
מקסימום . הנעה (kn)	25	25	25
יכולת הליכה
מקסימום . מהירות הליכה (קמ"ש)	4.2	4.2	4.2
מקסימום . משיכה (kn)	100	100	80
דרגות (תואר)	25 מעלות	25 מעלות	25 מעלות
מסגרת מסגרת זווית נדנדה (תואר)	-7~+12	-7~+12	-10~+10
פינוי קרקע של השלדה (מ"מ)	400	400	400
מידות
משקל (ק"ג)	15000	15000	12000
אורךרוחבגובה (עובד) (מ)	92x2.6x8.6	92x2.6x8.6	6.68x2.42x7.98
אורךרוחבגובה (הובלה) (מ)	11.2x2.6x3.5	11.2x2.6x3.5	8x2.42x3.4
