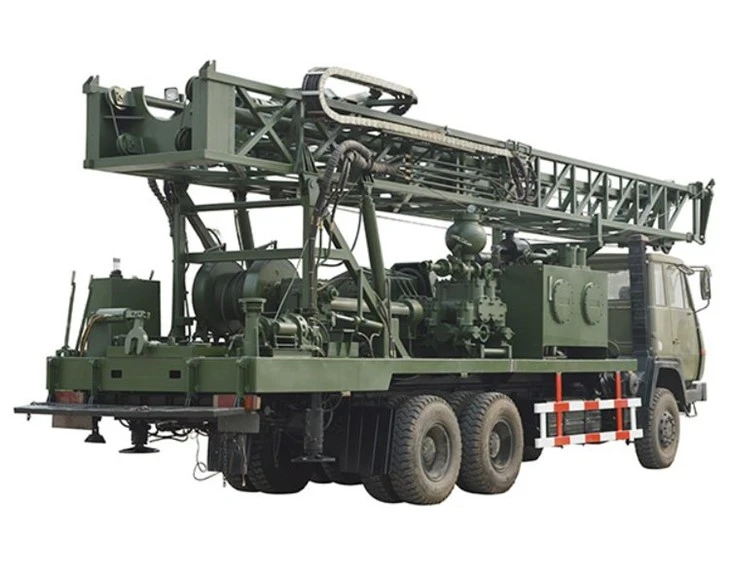

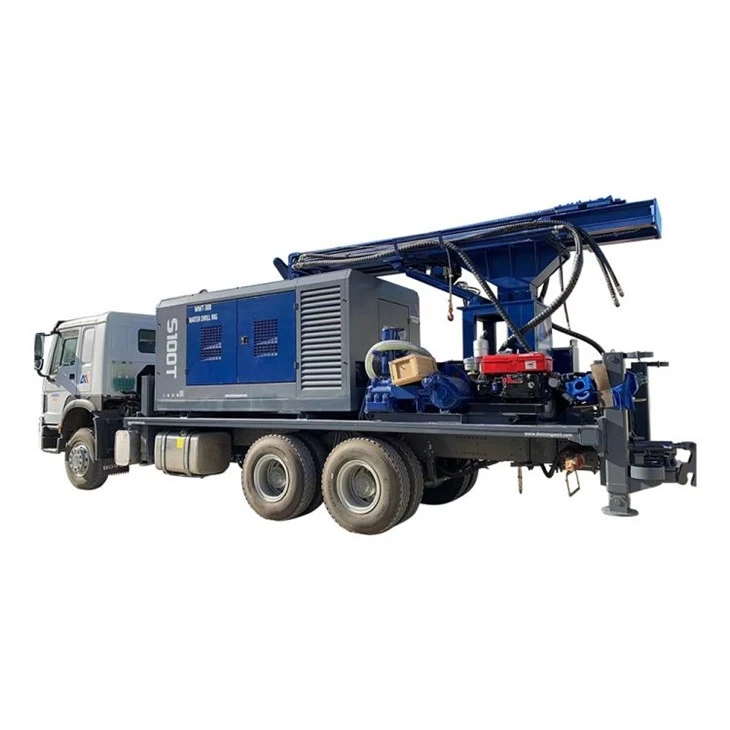

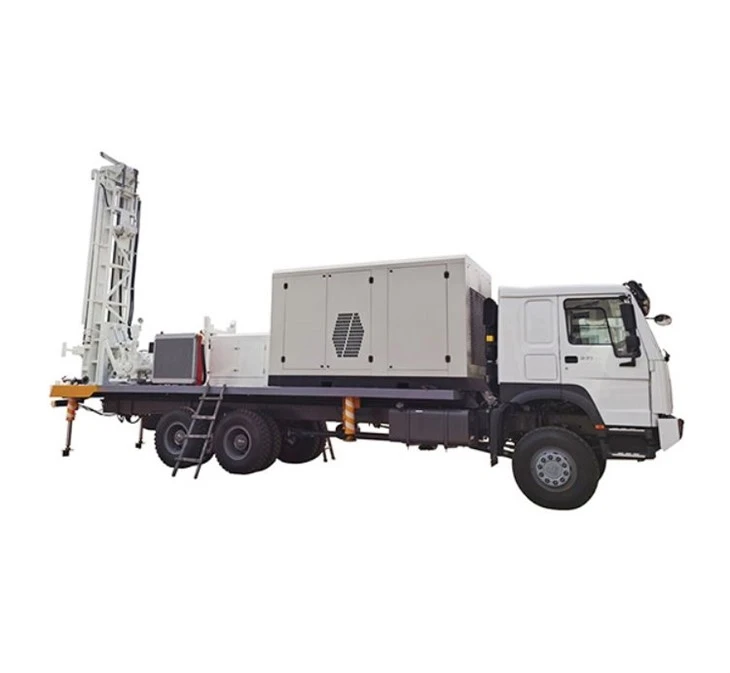

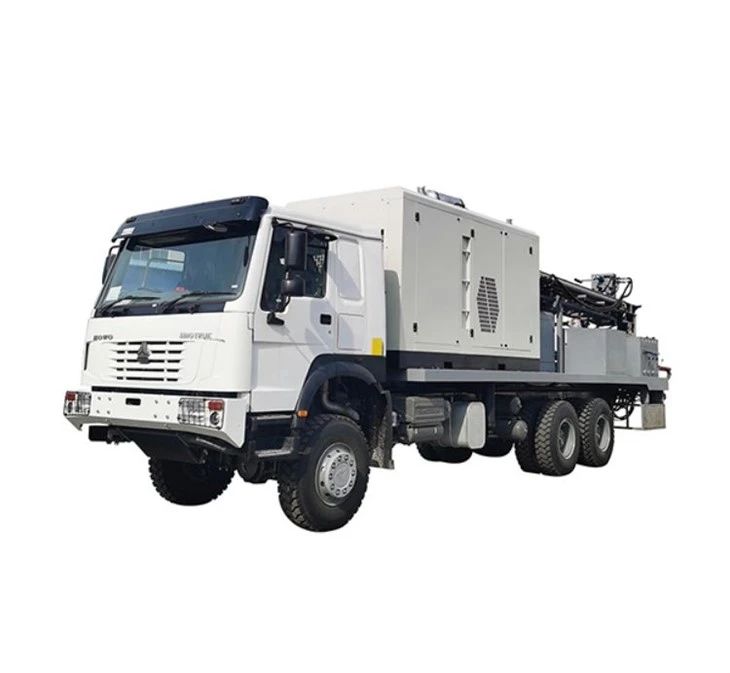

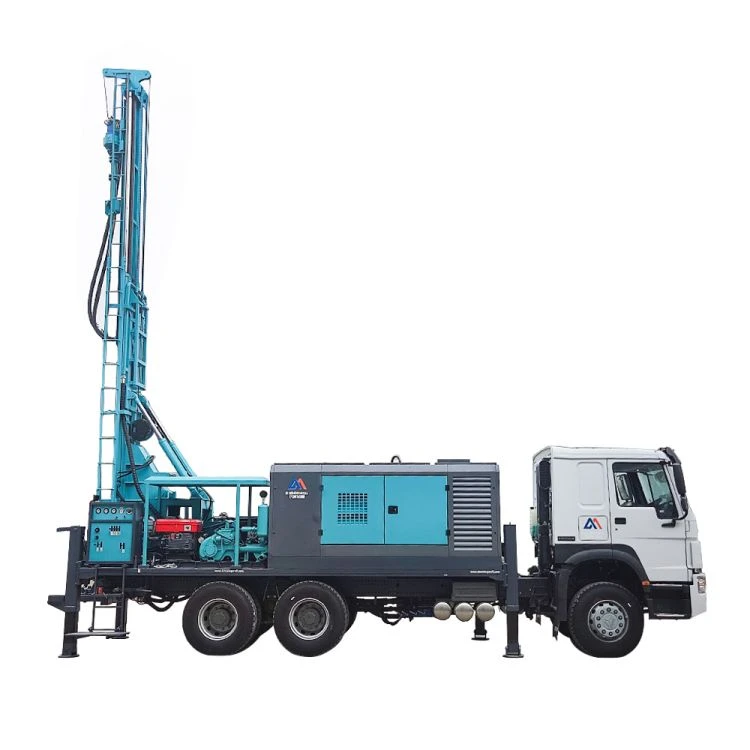

ציוד קידוח מים רכוב על משאית





פרמטרים טכניים	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
עומק קידוח (מ')	180	250	280	350	400	500	680	800
קוטר מקדחה (מ"מ)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
מנוע מצויד	Yuchai 65kW או PTO	Yuchai 70kW או PTO	Yuchai 75kW או PTO	Yuchai 92kW או PTO	DEUTZ 103kW או PTO	Yuchai 118kW או PTO	Cummins 154kW או PTO	Cummins 194kW או PTO
קו הזנה (מ')	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
אורך צינור מקדחה (מ')	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
מהירות נדנדה (סל"ד)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
מומנט נדנדה (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
כוח הרמת אסדה (T)	12	14	17	18	25	26	30	36







יְכוֹלֶת

קוטר חור: 140 - 325 מ"מ (51/2 אינץ' - 13 אינץ')

עומק מרבי: 250 מטר בקוטר 203 מ"מ (8 אינץ').

שיטת קידוח: DTH וקידוח רוטרי



ראשי מוביל

אפשרות 1: השתמש במערכת PTO והשתמש בתיבת הילוכים כדי לקבל כוח ממנוע המשאית (290hp/336hp/371hp) להנעת מערכת הידראולית.

אפשרות 2: תצורה אישית של האסדה עם מנוע דיזל 75kw.



מבנה פלטפורמה

מבנה פלדה מרותך מסוג I ו-C מכוסה בפלטות סורג של 5 מ"מ



הרכבת תורן

זרוע מקדחה מורכבת מורמת על ידי צילינדרים תאומים, מה שמגדיל את כוח ההרמה ומפחית את ממדי ההובלה.

אורך התורן הכולל: 8000 מ"מ

מהלך ראש מסתובב: 6600 מ"מ

טיפול במוט: 6 מ'

פתח מרכזי: 14 אינץ' (355 מ"מ)

גלילי הרמה של תורן: התורן מורם על ידי צילינדרים הידראוליים תאומים



מערכת הזנה

1 x צילינדר הידראולי כפול עם מערכת פיתול חבלים 1:3

כוח משיכה כלפי מעלה: 17 טון

כוח משיכה למטה: 10 - 110 טון

מהירות משיכה: 25 מ' לדקה

מהירות משיכה: 30 מ' לדקה



מכלול ראש מסתובב

גוף פלדה בפיתוח עצמי עם הפחתת הילוכים דורבן ושימון אמבט שמן, מונע על ידי מנועים הידראוליים תאומים.

מומנט מרבי: 6000 ננומטר

מהירות: 66 - 135 סל"ד שליטה עדינה



מערכת הידראולית

2 x משאבות מדידה להזנה וסיבוב

1 x משאבת מדידה למשאבת בוץ

3 משאבות מדידה למקרר הידראולי, תפעול עזר ומיקרו הזנה.

לחץ מערכת מרבי: 2900 psi (200 בר)

מצנן שמן הידראולי: 70 gpm

קיבולת מיכל שמן הידראולי: 600 ליטר



לוּחַ בַּקָרָה

לוח הבקרה המרכזי ממוקם בחלק האחורי של היחידה עם גישה נוחה לרצפת המקדחה ומצויד בכל המכשירים הדרושים, מערכות הבקרה ומתגי החירום. התקן נעילה מסופק כדי להבטיח את בטיחות לוח הבקרה.



מפתח ברגים להסרה

4 שקעי הרמה הידראוליים מסופקים להגדרה ופילוס מהירים של השקעים, מצוידים במכוונים טלסקופיים כבדים. שסתומי סימון נעילה מסופקים לבטיחות ויש להם יכולת נשיאה מספקת.



משאבת הזרקת מים/קצף (אופציונלי)

משאבת טריפלקס הזרקת מים המופעלת הידראולית עם אביזרים נחוצים, ווסת לחץ, ווסת זרימה, שסתום סימון ומסנן יניקה.

זרימה מקסימלית: 80 lpm

לחץ מקסימלי: 40 ק"ג/מ"ר

מחליף מוט בודד: מחליף מוט יחיד המופעל באופן ידני לחיבור מוט מקדחה לראש מסתובב

כננת: כננת עזר המופעלת הידראולית להעמסת מוט מקדחה לתוך מחליף מוט עם כושר הרמה של 5 טון.



מכונת ריתוך

אלטרנטור ריתוך ללא מברשות מונע הידראולי זמין עבור מעטפת ריתוך

גודל אלקטרודה מומלץ: 2.5 מ"מ עד 5 מ"מ בלבד

זרם ריתוך: 300 אמפר @ מחזור עבודה של 60%.

אופציונלי חד פאזי: 6.0 kVA @ 220v, 50 הרץ



סיכה קו גז

סיכה משולב מסוג ונטורי בעל פעולה חיובית זמין לשימון פטישים למטה.

קיבולת מיכל דלק: 15 ליטר

לחץ עבודה: 350 psi



מדחס אוויר מומלץ

MININGWELL/ATLAS COPCO/LIUTECH

קיבולת מדחס אוויר:

1100CFM – 25 BAR – מנוע 309kW

900CFM – 22 BAR – מנוע 228kw



משאבת בוץ

משאבת בוץ BW 250 המופעלת הידראולית

מהלך: 4 אינץ' (100 מ"מ)

הספק מנוע: 15 קילוואט

תזוזה (מקסימום מומלץ): 250L/min

לחץ עבודה מקסימלי: 2.5Mpa

אביזרים נוספים: מנורת לילה, ארגז כלים, מעמד לפטישים

מדריך למשתמש: מדריך תפעול, תחזוקה וחלקי חילוף



אפשרויות משאית

משאית SINO HOWO: 6*4/6*6/8*4

משאית דונגפנג: 6*4/6*6/8*4

משאית שאאנשי: 6*4/6*6/8*4







אסדת קידוח קידוח המשאית שלנו היא מוצר מותאם אישית שלקוחות יכולים להתאים אישית בהתאם לצרכים האמיתיים שלהם.
