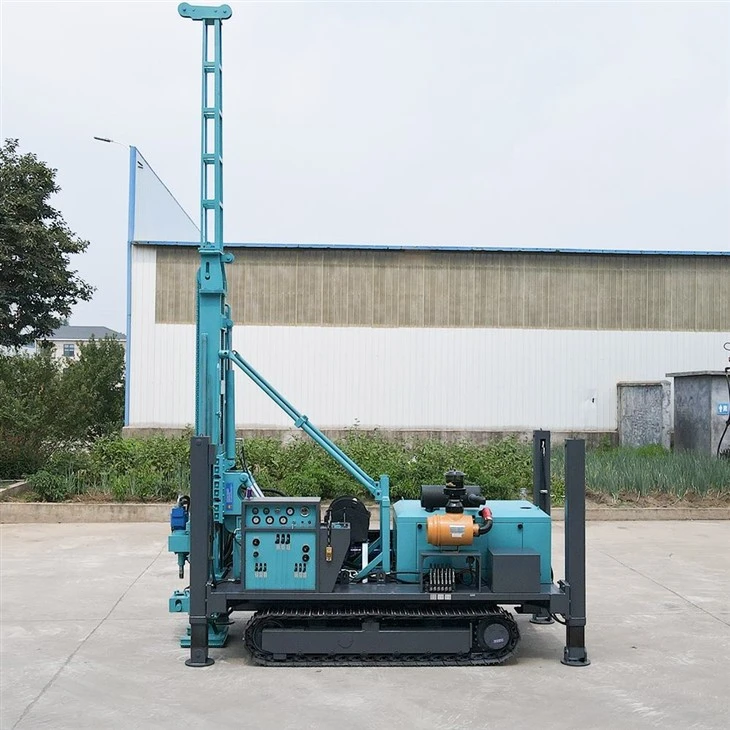

מתקן קידוח ליבת קווי הידראולי מלא

מכונת קידוח ליבה הידראולית MWLH נמצאות בשימוש נרחב בחיפושים גיאולוגיים, וניתן להשתמש בה לקידוח בגיאולוגיה הנדסית, נפט רדוד, גז טבעי וכו', וניתן להשתמש בה גם לקידוח ומדידות של מסילות רכבת, כבישים מהירים, גשרים, שמירת מים ועוד. אנרגיית מים, ופרויקטים של מנהרות.

שלח החקירה

תיאור

מפרטים

דגם מתקן	MWLH-800	MWLH-1000
משקל כולל	6000 ק"ג	7300 ק"ג
גודל מכונה (מצב תחבורה)	450021002800 מ"מ	560022003000 מ"מ
גודל מכונה (מצב עבודה)	450026007900 מ"מ	56002600 8500 מ"מ
זווית קידוח	תואר 0-90	תואר 0-90
מהלך הזזה של התורן	1200 מ"מ	1200 מ"מ
אגב	1200m	1400m
NTW	1000m	1200m
HTW	800m	1000m
כוח הרמת ראש כוח	300kN	360kN
הנעת ראש כוח	150kN	180kN
מהירות סיבובית של ראש כוח	0-1400rpm(וויסות מהירות ללא מדרגות)	0-1400rpm(וויסות מהירות ללא מדרגות)
מומנט סיבובי מרבי של ראש הכוח	1800N.m	2600N.m
מהלך הנעה של ראש כוח	2000 מ"מ/3500 מ"מ (אופציונלי)	3500 מ"מ
מערכת הידראולית	משאבה ראשית 32MPa2, משאבת עזר 20MPa3	משאבה ראשית 32MPa* 2, משאבת עזר 20MPa*3
מערכת קירור	קירור מים + קירור אוויר משולב	קירור מים + קירור אוויר עצמאי
מערכת חשמל	92kW/118kW/2400 סל"ד (אופציונלי)	Weichai שישה צילינדרים 129kW/2400 סל"ד
קיבולת חבל כננת הידראולית	1000 מ' (חבל פלדה 6 מ"מ)	1200 מ' (חבל פלדה 6 מ"מ)
כוח הרמת כננת הידראולית	20kN	24kN
מהירות הנפה של כננת הידראולית	110 מ' לדקה	110 מ' לדקה
משאבת בוץ תומכת	BW90/BW100/BW160 (אופציונלי)	BW90/BW100/BW160 (אופציונלי)
דגם מסלול	6 ט פלדה 300 מ"מ 38 מקטעים/8 ט פלדה 400 מ"מ*43 מקטעים (אופציונלי)	פלדה 8t /400 מ"מ*43 חתכים
זווית טיפוס מקסימלית	30 מעלות	30 מעלות
מהירות מרבית	2 קמ"ש	2 קמ"ש

פירוט המוצר

שם מותג: D miningwell
כמות הזמנה מינימלית: 1 סט
פרטי אריזה: אריזת יצוא רגילה
זמן אספקה:15-20 ימים
תנאי תשלום: L/C, T/T, ווסטרן יוניון

ראש מסתובב
הראש המסתובב מאמץ עיצוב מכני של שני מהירויות ויסות מהירות ללא מדרגות, כפל מומנט במהירות נמוכה וקידוח יציב ואמין. הראש המסתובב מצויד במנגנון תרגום לרוחב כדי להקל על הרמה ושחרור של כלי קידוח.

מנוע של מערכת הידראולית
המנוע ההידראולי, הידוע בקומתו הקטנה, בעמידותו בפני פגיעות, תוחלת חיים ממושכת ומומנט ניכר, משפר משמעותית את פרודוקטיביות הקידוח.

חלק כוח
אימוץ מנוע מוגדש טורבו של Yuchai ומשאבת הילוכים משולשת הנעה הידראולית מלאה, לחץ המערכת גבוה ותפוקת הכוח חזקה.

חלק מבני
הזוחל של אסדת קידוח הליבה ההידראולית המלאה מאמץ מנוע הידראולי במהירות נמוכה עם מומנט גבוה, הליכה בשלט רחוק אלחוטי, ביצועי בטיחות גבוהים, יכולת טיפוס חזקה, ומהירות ההליכה של המכונה כולה יכולה להגיע ל-2 קמ"ש, מה שמתאים עבור אזורים הרריים ופעולות העברה קרקעית בוצית.

מערכת בקרה הידראולית
ההגדרה ההידראולית כוללת סינון שמן דו-פאזי, קירור אוויר דו-שלבי ומערכת קירור מים חד-שלבית, המבטיחה שיווי משקל תרמי וניקיון במערכת ההידראולית, ובכך משפרת את היציבות והסיבולת הכוללת של כל ההידראולית המלאה. הקמת אסדת קידוח ליבה. צינור הידראולי זה עשוי מעיצוב חוט פלדה בלחץ גבוה דו-שכבתי, עטוף בשרוול מגן חיצוני עמיד.
