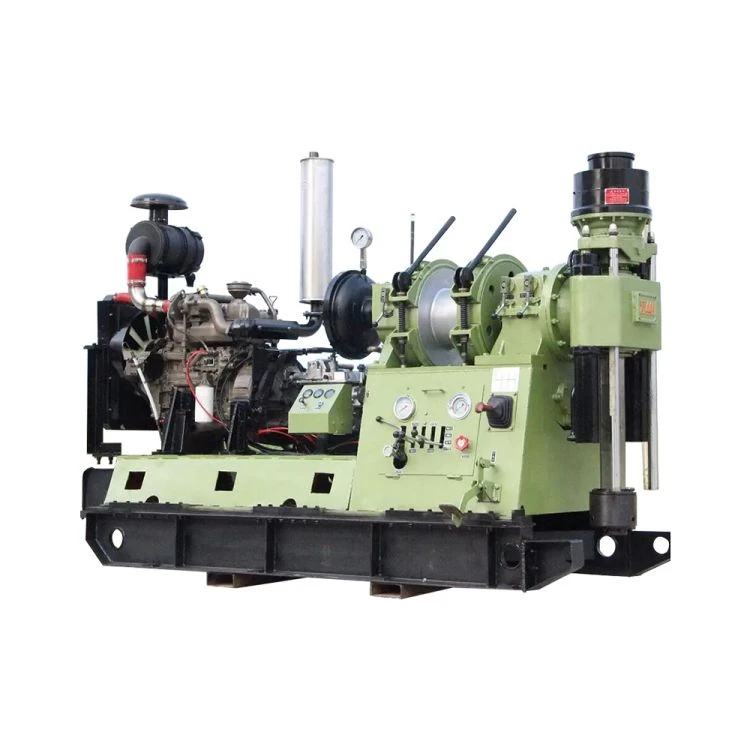

אסדת קידוח ליבה גיאולוגית עם סורק

XY-44אסדת קידוח מותקנת על סורק היא ציוד קידוח ליבה בעיקר לקידוח יהלומים וקרביד, המשמש בעיקר בתעשיות גיאולוגיה, מתכות, פחם, הידרולוגיה, הנדסה ותעשיות אחרות, ויכול לשמש גם למחקר גיאולוגי הנדסי , כריית נפט וגז רדודה, אוורור מנהרות מכרה, ניקוז, קידוח באר הידרולוגי ובנייה הנדסית כלונסאות בקוטר גדול.

שלח החקירה

להורדה

תיאור

מפרטים

פרמטרים טכניים		מפרט של צינור מקדחה (מ"מ)	עומק קידוח (מ')
צינור מקדחה ביתי	סוג עיבוי פנימי	42	1400
		50	1000
		60	830
	ליבת החבל	55.5	1250
		71	1000
		89	800
צינור קידוח DCDMA		צינור קידוח BQ	1300
		צינור מקדחה NQ	1000
		צינור קידוח HQ	750
		צינור מקדחה PQ	420
	סוג עיבוי חיצוני	60	800
		73	500
		89	300
זווית מקדחה		תואר 0 -360 תואר
מָנוֹעַ	דֶגֶם	כּוֹחַ	מְהִירוּת
מָנוֹעַ	Y225S-4	37 קילוואט	1480 ר/דקה
מנוע דיזל	CA4110	81 קילוואט	2800 ר/דקה
גיראטור
סוג: מכונת הזנה הידראולית כפול צילינדר מסוג סיבובי
קוטר של אנכי		φ93 מ"מ
פיר דרך חור
מהירות ציר אנכית
סיבוב קדימה (ר/דקה)		60/90/166/272/379/481/183/296/514/835/1164/1476
מהירות לאחור (ר/דקה)		63/198
מקסימום מומנט של פיר אנכי		8000N·m
שבץ אנכי		600 מ"מ
מקסימום כוח המשיכה של הציר האנכי		125KN
מקסימום לחץ פיר אנכי		90KN
לְהַנִיף
סוג: הנעה פלנטרית, בלם ידית
קוטר חבל תיל		φ18.5 מ"מ
קיבולת של חבל תיל תוף		95 מטר (פצע שבע שכבות)
מקסימום כוח הרמה של חבל בודד		45KN
מהירות הרמה של חבל תיל
מהירות לינארית של תוף (מ/ש)		0.7-2.68m/s (שתים עשרה כיתות)
הקלאץ'
סוג: מצמד חיכוך יבש יחיד לרכב
(בהתאמה לתיבת הילוכים 6T46)
המערכת ההידראולית
לחץ המערכת
הלחץ המדורג		20Mpa
הלחץ הגבוה ביותר		25Mpa
יְכוֹלֶת		20 מ"ל/ר
קטע מתלה
סוג: סוג החלקה (עם בסיס הזזה)
מכת גב של ריג		460 מ"מ
מרחק חורים		260 מ"מ
מימד (LWH)		355022003100 מ"מ
משקל אסדה (עם מנוע כוח)		6300 ק"ג

פירוט המוצר

שם מותג: miningwell
כמות הזמנה מינימלית: 1 סט
פרטי אריזה: אריזת יצוא רגילה
זמן אספקה:15-20 ימים
תנאי תשלום: L/C, T/T, ווסטרן יוניון

XY-44מאפיינים עיקריים של קידוח ליבת סלע זוחל

1. עם יותר שלבי מהירות סיבוב (12 קדימה ו-2 אחורה) וטווח מהירות סיבוב סביר, מומנט במהירות נמוכה (עד 8000N.m), הוא לא מתאים רק לקידוח ליבת סגסוגת ויהלום, אלא גם למחקר גיאולוגי הנדסי , קידוח בארות הידרולוגי ובניית כלונסאות יסוד.

2. קוטר חור דרך ציר אנכי (93 מ"מ), הזנה הידראולית כפולה צילינדרית, מהלך ארוך (עד 600 מ"מ), יכולת הסתגלות חזקה לתהליך, מתאים במיוחד לקידוח חבל צינור קידוח בקוטר גדול (לייבה עליונה), אשר תורם ל שיפור יעילות הקידוח.

3. אימוץ תמסורת Tsinghua Wanliyang 6T46, בהתאמה נרחבת עם Foton, JAC, Kaima, Wuzheng ודגמי משאיות אחרים. טכנולוגיה בוגרת, איכות יציבה, כושר עומס יתר חזק, עמדות שירות ואביזרים לאחר מכירה בכל רחבי הארץ.

4. צ'אק הידראולי הוא הידוק קפיצי דיסק, שחרור צילינדר הידראולי, צ'אק הידראולי מרכוז אוטומטי בעל שלושה חללים.

5. ההתקנה ההידראולית משלבת משאבת שמן גיר לאספקת שמן, המבטיחה התקנה פשוטה, ידידותיות למשתמש, צריכת חשמל מינימלית, טמפרטורת שמן נמוכה ותפעול עקבי. מכשיר זה מגיע מצויד במשאבת שמן המופעלת ביד; אם המנוע יכשל, המשאבה הידנית נשארת שמישה לחילוץ מכשירי קידוח לתוך החלל.

6. ניתן להצטייד במנוע זה במנוע השאיבה הטבעי של FAW TIANCHAI 4110 (81 קילוואט) או בגרסה מוגדשת הטורבו של Guangxi Yuchai 4110 (105 קילוואט).

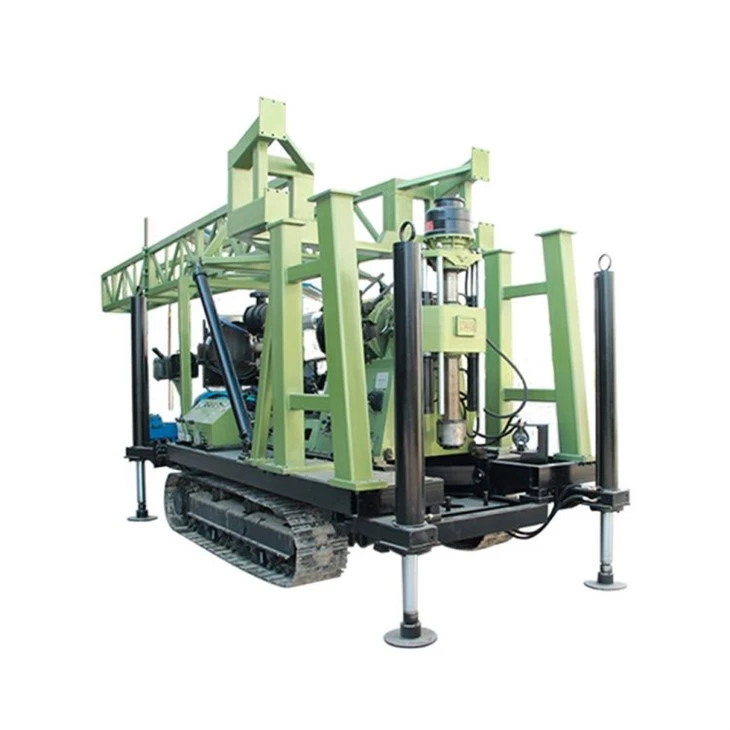

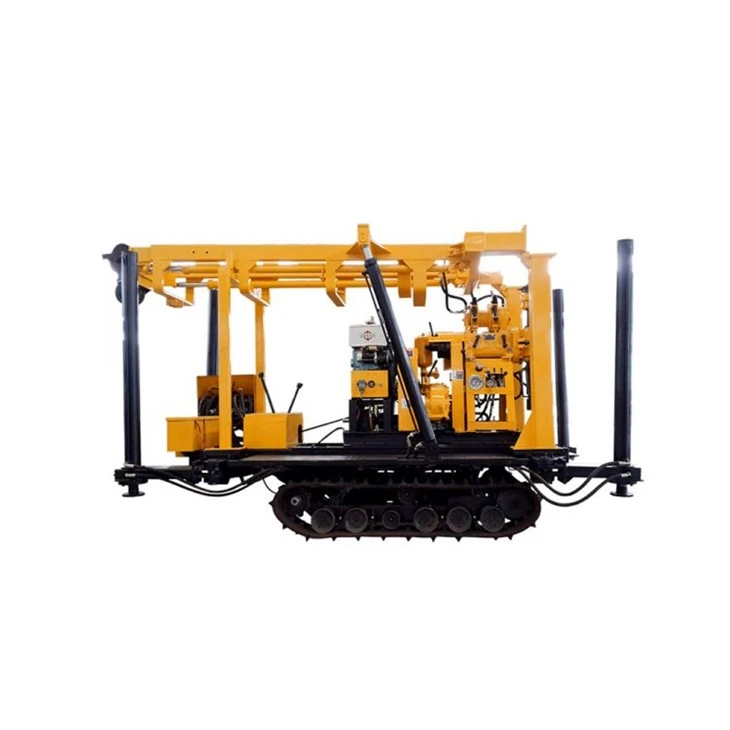

7. לאסדת הקידוח המותקנת על הזחל יש מרכז כובד נמוך, מרחק העברה ארוך (460 מ"מ), קיבוע מוצק וקידוח יציב במהירות גבוהה.

8. מצויד במד נגד רטט, שהוא טוב לשליטה על קוטר החור. פחות ידית טעינה ופריקה, הובלה גמישה.

9. הוא מאמץ שלדת זחל, וניתן לטעון אוטומטית את מהלך צילינדר של 1.5 מ', וזה נוח להעברה והובלה.

יישום ראשי

אסדות קידוח הליבה הללו מועסקות בעיקר בתחומים כמו גיאולוגיה, מטלורגיה, פחם, הידרולוגיה והנדסה, ומתאימות גם להנדסה גיאולוגית, חקר נפט וגז רדודים, אוורור מנהרות מכרות, מערכות ניקוז, קידוח בארות הידרולוגיות ובניית כלונסאות יסוד גדולות.
